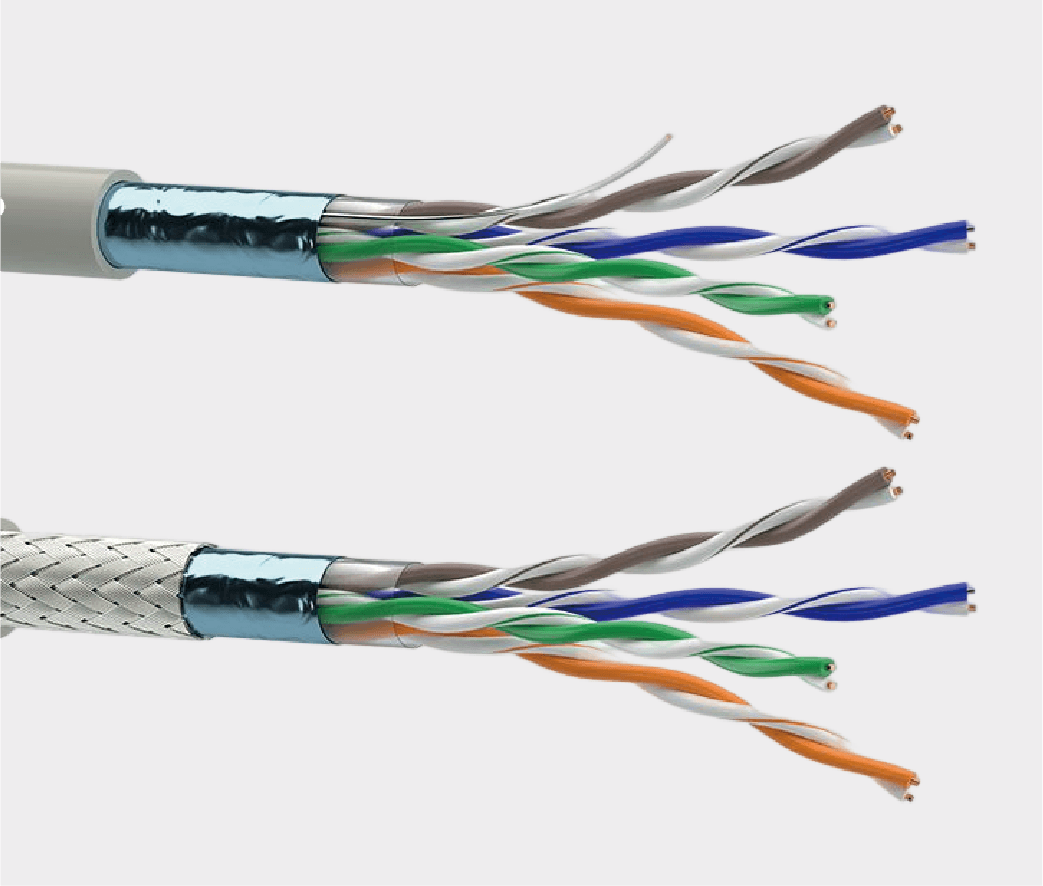

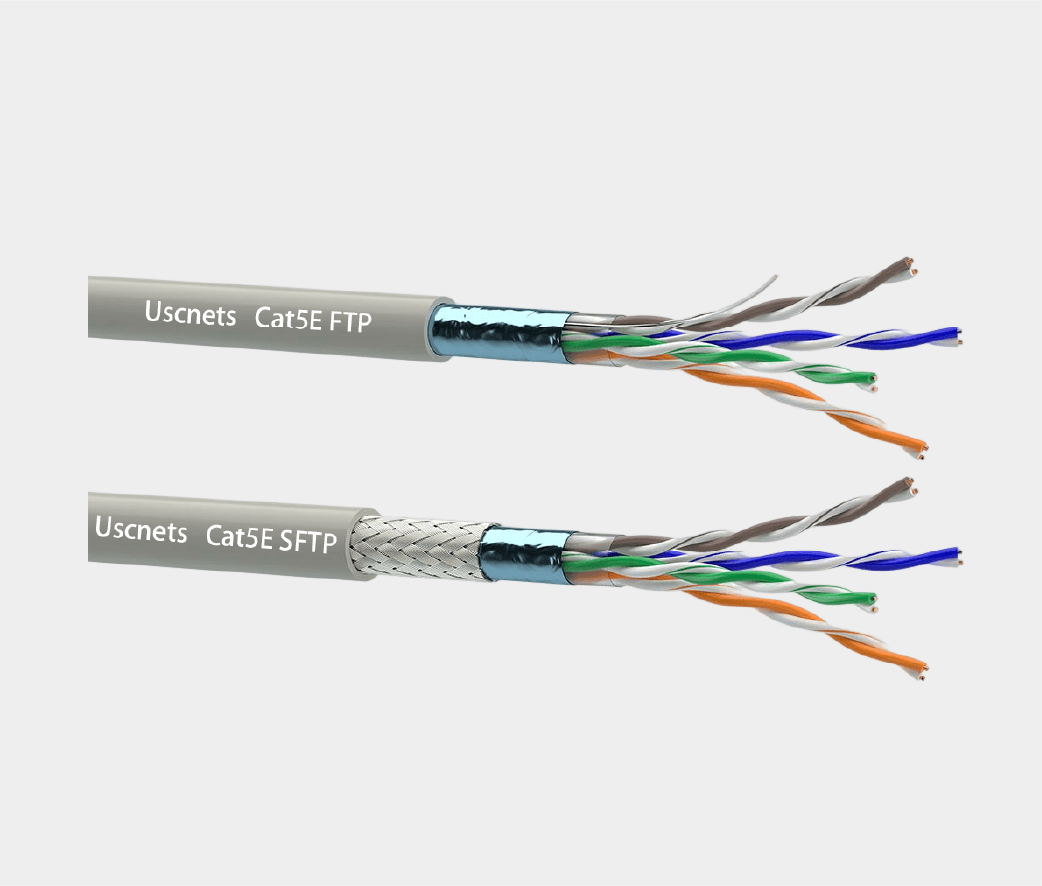

CAT.5E屏蔽双绞线
应用：
用于Cat.5e局域网电缆，传输语言、数据和视频信号，支持高带宽应用。
产品特性：·符合ISO/IEC 11801:2002 ED2.0、ANSI/TIA-568.2-D、EN50173、YD/T1019的Category 5E/Class D标准；
·为ATM 622 Mbps和Gigabit Ethernet 1000 Mbps应用而设计，支持100 MHz带宽；
·应用特有的泡沫绝缘层，改善传输时延差并减小线对直径，
·提供铝箔总体屏蔽、铝箔+铜网总体屏蔽等多种屏蔽结构，能适合复杂的、恶劣的电磁环境场所；
·配合 PoE++ 认证的 RJ45 模块，支持更高功率的POE++供电，符合IEEE802.3bt 标准；
·可以提供多种防火等级产品，为不同的网络环境应用提供更好的物理保证；
·护套上印有型号、规格、码尺、防火等级等重要信息，有撕裂绳；
-
￥0.00￥0.00
-
了解更多
-
应用：
用于Cat.5e局域网电缆，传输语言、数据和视频信号，支持高带宽应用。
产品特性：
·符合ISO/IEC 11801:2002 ED2.0、ANSI/TIA-568.2-D、EN50173、YD/T1019的Category 5E/Class D标准；
·为ATM 622 Mbps和Gigabit Ethernet 1000 Mbps应用而设计，支持100 MHz带宽；
·应用特有的泡沫绝缘层，改善传输时延差并减小线对直径，
·提供铝箔总体屏蔽、铝箔+铜网总体屏蔽等多种屏蔽结构，能适合复杂的、恶劣的电磁环境场所；
·配合 PoE++ 认证的 RJ45 模块，支持更高功率的POE++供电，符合IEEE802.3bt 标准；
·可以提供多种防火等级产品，为不同的网络环境应用提供更好的物理保证；
·护套上印有型号、规格、码尺、防火等级等重要信息，有撕裂绳；
结构
| 导体 | 4*2AWG24实心铜线 |
| 绝缘材料 | 高密度聚乙烯 |
| 护套 | PVC，LSZH或PE |
| FTP屏蔽 | AL/PET包带 |
| SFTP屏蔽 | AL/PET包带+编织 |
| 接地线 | AWG24镀锡铜线 |
| 颜色 | 灰色，兰色，黑色 |
| 绝缘直径 | 0.88 ± 0.05 mm（FTP） |
| 护套直径 | 6.5 ± 0.3 mm（FTP） |
| 工作温度 | -30 ℃～60 ℃ |
机械性能
| 弯曲半径 | 安装过程中（最小） 8倍外径 |
| 安装后（最小） 4倍外径 |
电气参数
| 传输延时差 | ≤45 ns/100 m |
| 传输速度 | 69 % |
| 电容 | ≤5.6 nf/100 m |
| 对地不平衡电容 | ≤330 pf/100 m |
| 直流电阻 | ≤9.38 Ω/100 m |
| 直流电阻不平衡 | ≤5 % |
| 特性阻抗 | 100 ± 15 Ω |
订货信息
| 产品编码 | 描述 | 防火阻燃等级 | 包装 |
| UC10045EP | 超五类单层屏蔽（FTP）双绞线 | CM | 305/箱 |
| UC10045ECP | 超五类单层屏蔽（FTP）双绞线 | CMR | 305/箱 |
| UC10045ELP | 超五类单层屏蔽（FTP）双绞线 | LSZH | 305/箱 |
| UC10045ELBP | 超五类单层屏蔽（FTP）双绞线 | B1 | 305/箱 |
| UC10045EZP | 超五类单层屏蔽（FTP）室外阻水双绞线 | CM | 305/箱 |
| UC10045EP | 超五类双层屏蔽（S/FTP）双绞线 | CM | 305/箱 |
| UC11045ECP | 超五类双层屏蔽（S/FTP）双绞线 | CMR | 305/箱 |
| UC11045ELP | 超五类双层屏蔽（S/FTP）双绞线 | LSZH | 305/箱 |
| UC11045ELBP | 超五类双层屏蔽（S/FTP）双绞线 | B1 | 305/箱 |
| UC11045EZP | 超五类双层屏蔽（S/FTP）室外阻水双绞线 | CM | 305/箱 |
