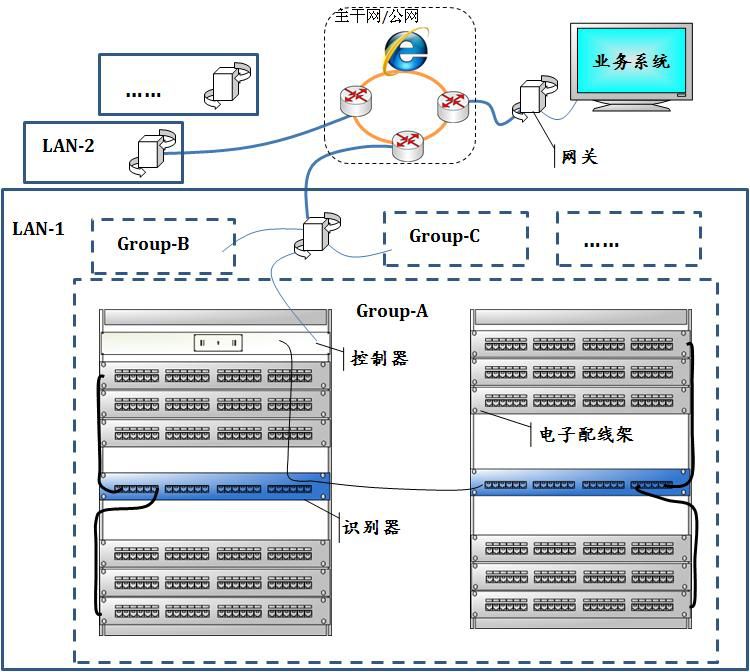

电子配线原理与系统组成

3.技术特点

01.将普通RFID卡制作成追踪卡，可在现场实时引导操作员追踪查看物理链路；

02.利用物联网相关标准和组件，可扩展出各种功能组件、模块及子系统，例如与楼宇系统内的各子系统联动的组件或模块，构建灵活的系统结构，满足楼宇级别的各种网络管理需求；

03.实现断电恢复，自动识别断电前、断电期间的所有跳线的变化；

04.利用RFID的非接触式识别的技术特点，使电子配线架上的检测电路独立于通信电路，其使用或者发生故障不影响正常通信；利用该技术特点还可实现在线升级；

4.实现功能

RFID电子配线架系统可以实时监控网络环境中的跳线、链路的变化情况，具有支持断电恢复、工作单管理、追踪等一系列功能。

1. 物理层可视化管理

ICM智能配线管理系统将整个网络基础设施实现端对端可视化，清晰的展示了真实的IT网络基础架构，并能实时、准确、全面的监控和管理，为IT管理者提供简单直观、人性、方便的可视化管理手段。可视化管理能够显著降低IT运维成本，提高服务效率，增强基础设施的利用率，使得网络管理变得更加轻松高效。

2. RFID技术

尤斯乃特电子配线架采用RFID近场通信技术，可以在超近距离精确快速的识别和定位端口和链路，使整个网络的物理层被精确的监控和管理。RFID芯片的加密双向通讯技术可以对网络的每个端接点进行唯一标识，使得网络中任何一个节点都能被实时地安全监控，实现从数据中心到桌面全面有效管理。

3. 垂直管理

ICM垂直管理系统是一种基于RFID技术的变型式的位置定位系统，将传统的机柜改变成智能型的机柜，通过RFID近场识别技术，将感应区域分区量化成高度信息，通过三重识别认证的技术确定机柜内部各种设备的高度、产品型号、在线状态等等。可通过与电子配线系统相结合，多重的信息比对实现机柜内的设备、端口等的绑定和综合管理。

4. 定位管理

采用双频RFID综合定位技术，实现机房内重要物品的定位。双频一体式的标签利用信息关联技术将平面定位与垂直定位相结合，通过双系统的融合可精准的获得机房内部物品的三维空间位置，其中，UHF定位系统采用RSSI与TDOA等多种定位算法相结合的技术提高定位精度，在定位区域内的物品可实现出入管理、位置管理、操作导航等功能。

5. 标签管理

尤斯乃特智能机房中任何一个物品都是标签管理系统中的一个对象。USCNETS的标签管理系统可实现不同管理单元之间的物理层关联和链路层关联，以快速、高效率的方式追踪和管理每个标签的状态，通过多系统的关联可实现配线管理、三维定位、盘点管理、操作导航等管理功能。

6. 无缝升级

利用RFID非接触通信的特性，USCNETS可以直接将普通配线架和跳线无缝升级为电子配线架和智能跳线，而且无需做任何改变。独特的卡接方式可以将智能板卡和芯片方便迅捷的安装在普通配线架和跳线上，无需中断网络。

7. 统一管理平台和模块化功能

ICM智能配线管理系统是一个完全开放的统一管理平台，尤斯乃特将根据用户的需求进行功能分析，并设计出一系列功能模块供客户选择，以满足市场的不同需求。管理平台采用先进的软件架构，可以无限扩展管理功能，并将这些功能有机结合在一起，让用户实现从被动管理到主动管理的转变。

8. LED灯智能引导

电子配线架的每个端口都具有LED指示灯，通过端口对应的LED灯依次闪烁来引导跳线。而且RFID芯片具有的唯一标识可以将跳线与端口进行绑定，如果跳线插错端口，除产生正常的告警外，其正确端口的LED灯也会不断闪烁告知正确位置，做到真正的智能引导。

9. 电子化工作单指导

电子化的工作单使得管理员无需使用低效费时的手工记录方式进行操作，通过例如用LED灯引导，显示屏文字引导以及声音等方式引导操作人员进行端口操作，使网络变更后的拓扑结构与预期一致，使得网络管理变得高效快速，实现零失误操作。网络物理层管理的电子化，不仅可以提高管理效率，也符合无纸化的办公环保理念。

10. 链路实时监控

监控当前所有链路的实时状态，以及某个节点链路下的实时状态，通过实时交互，即可获取链路的最新状态。可以检测网络基础设施的移动、增加和改动等任何变化过程，任何的端口变化都可以被系统感知，快速的做出链路的变更调整，形成新的链路关系表，创建工作单，指导操作。对于非授权的接入和变化，可以立刻产生报警并通知管理员。

11. 声光告警

在网络设备条件支持的情况下，任何非授权的网络变化如连接变化或中断，都能通过端口LED灯和管理系统同时报警，例如灯光闪烁、日志和声音告警等，并自动生成电子邮件抄送相关人员或者将告警信息通过短信发送到相应的手机上。

12. 链路追踪定位

通过工程CAD弱电平面图和系统图以及端口物理位置信息，ICM智能配线管理系统可以定位当前链路节点的任一设备以及地理位置，并进行相关操作。可以将物理端口和IP地址以及设备MAC地址关联，当任何一个端口的关联信息发生变化，管理员可以迅速定位物理位置。还可以通过查找IP地址和MAC地址，追踪并定位关联物理端口的位置。

13. 快速灾难恢复

当网络或者管理系统出现故障后，ICM智能配线管理系统可以在几秒钟之内自动快速扫描所有端口的连接关系，并通过和灾前数据库的比对自动产生变更记录并保证现有记录与现场情况的一致性，迅速重建网络连接，以达到更短时间的灾难恢复。

14. 资产管理

管理系统能对网络连接的任何设备进行管理，例如配线架、机柜、PC、服务器、电话，打印机等设备。通过统计这些设备的利用率如配线架端口、机柜使用空间等，减少物理基础设施的投入，提高使用率或利用率，以及资源的使用计划和特定范围内资产管理的准确性，使资源的利用率达到最大化，并能快速导出相关报表。

15. 安全功能

管理系统可以定义重要链路优先级如关键设备，实时进行链路监测，一旦发现变化就会及时产生告警，通知管理员，并根据优先级优先处理最紧急的问题。可以自动识别非授权设备，并通过SNMP协议将设备的IP地址，MAC地址和布线链路的一一对应，防止非法IP和电脑连接到内部网络。对于大规模占用带宽资源、登陆攻击某个特定地址、访问非法网站等非法行为，可以告知管理员非法侵害的具体位置。还可以对管理人员设置多个等级的管理权限，不同安全权限的人员只能使用相应的管理功能。

16. 工程信息快速录入

支持工程原始文档如CAD平面图、连接文档等信息的导入，通过导入如CSV文档，可以批量快速的录入端口信息，并通过管理系统自带的搜索引擎，将CAD图中点位信息自动搜索对应，无需手工关联，自动显示位置。

17. 强大的事件记录功能

能及时记录所有系统中所发生的事件，并可查询详细记录，还能调用以前的历史纪录。并可将事件作不同的等级划分，合理安排不同等级事件的通知方式。还能提供完善的日志管理功能，能调用历史纪录，能查询线路、进行设备的调整。

18. Web远程管理

支持管理员在任何位置通过web登录系统，实现远程查看、操作和管理，并支持移动管理方式如手机、掌上电脑等各种终端设备。

19. 集中管理和可扩性

ICM电子配线管理系统支持大范围网络的集中管理，可以统一集中管理不同建筑物之间、不同地方的远距离分支网络，其管理连接的端口数量没有任何限制。
