关于定制数据跳线长度的说明

来源: | 作者:cc | 发布时间 :2026-02-27 | 62 次浏览: | 分享到:

一、ANSI/TIA-568.2-D 关于 Channel通道长度说明

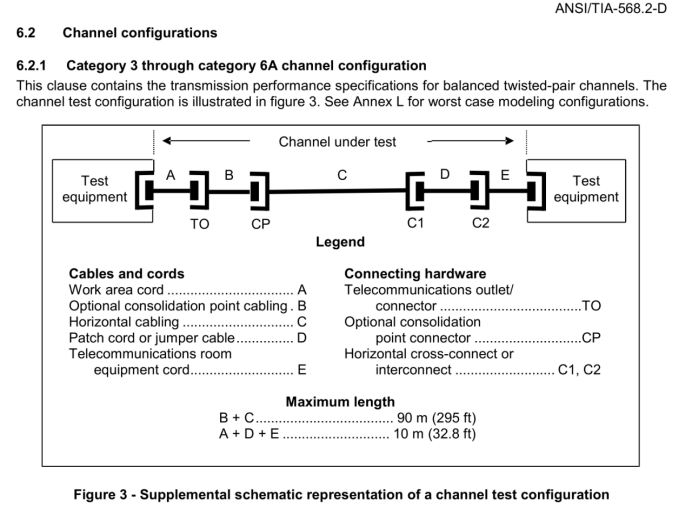

下图所示ANSI/TIA-568-D.2国际标准6.2 Channel configurations的说明如下：


  • Channel通道的总长度最大100米；

  • Permanent Link永久链路部分 B（CP转接点到TO）+C 的总长度之和最大 90米；

  • Patch cord or jumper cable用户端跳线或管理端跳线 A（用户端跳线）+D（双配架管理跳线）+E（设备端跳线）的总长度之和最大10米。


注：如果永久链路（B+C）部分不到90米时，则跳线的总长还可以适当延长，但需要根据不同规格线缆的降级系数（de-rating factor）由公式计算获得。



二、ANSI/TIA-568.2-D关于插入损耗的降级系数说明

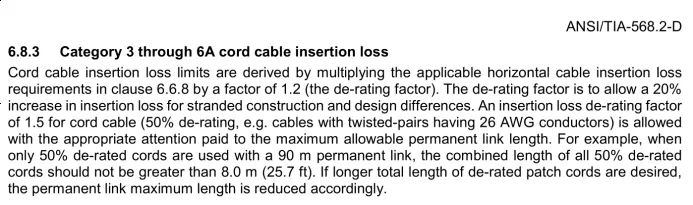

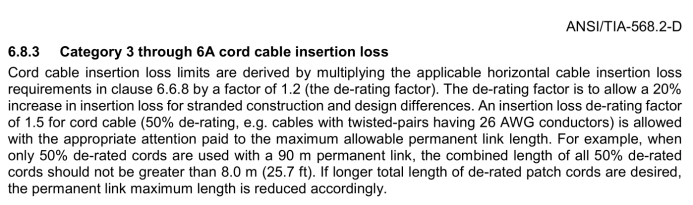

下图所示ANSI/TIA-568.2-D 国际标准 “6.8.3 Category 3 through 6A cord cable Insertion loss”(插入损耗)的说明如下：

  • 24AWG 线缆的降级系数 (de-rating factor)是 1.2；

  • 26AWG 线缆的降级系数 (de-rating factor)是 1.5。

附：除线规不同所导致的降级，其实还有诸如环境温度的影响等等，故跳线的长度需要视具体情况而定，没有一个绝对的数字。

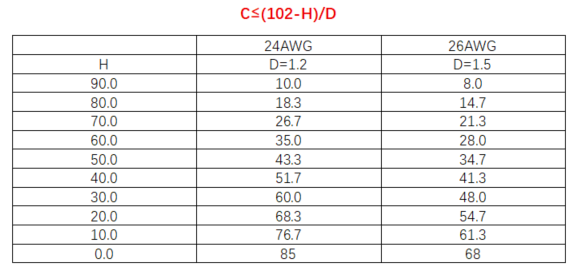

下表所示跳线长度公式 C≤ (102-H) / D) 计算如下：

  • 26AWG 规格线缆跳线的总长度最大 68米（H=0米）；

  • 24AWG 规格线缆跳线的总长度最大 85米（H=0米）。

因此，所谓超过90米，甚至达100米的“长跳线”，是不合规的。

TIA de-rating from horizatal length(H)


三、数据跳线长度建议

在实际的使用工程中，受加工工艺、环境温度等因素的影响，我们建议：

  • 24AWG 规格跳线的长度控制在 30米以内；

  • 26AWG 规格跳线的长度控制在 20米以内；

  • 28AWG 规格跳线的长度不要超过 10米（5米以内最佳）；

跳线长度越长性能越差、越不稳定，故严禁定制长度超标跳线，除非用户明确只要保证通断就行。Fluke 等测试仪对跳线测试的最短极限是 50cm（再短无法单体识别），从定制角度考量，跳线最短极限为 20cm。
