光纤极性定义了光信号在光纤电缆中传输的方向，确保发送端（Tx）与接收端（Rx）正确匹配以维持数据流动。在双工光纤应用中，数据通过两根光纤双向传输，每根光纤一端连接发射器，另一端连接接收器，极性必须保持Tx连接到Rx，否则数据无法传输。双工跳线极性有A-to-B和A-to-A两种，TIA-568.3-D标准建议采用A-to-B方案，通过直通连接和连接器键槽确保正确极性。对于多芯MPO电缆，行业标准提出三种极性方法：方法1（Type A）为直通型，两端纤芯位置相同、键朝向相反；方法2（Type B）为交错型，两端纤芯位置相反、键朝向相同；方法3（Type C）为成对交错型，相邻纤芯位置交叉、键朝向相反，但不支持并行8芯光纤高速应用，故不推荐使用。
极性决定了流动方向，例如磁场或电流的方向。在光纤中，极性是有方向的；光信号从光纤电缆一端传输到另一端。电缆一端的光纤链路发送信号(Tx)必须与另一端的接收器(Rx)相匹配。
那么，什么是光纤极性？光纤极性可以定义为光信号从光纤电缆的一端传递到另一端的方向。
一、什么是双工
双工光纤应用中数据通过两根光纤进行双向传输，其中每根光纤的一端连接有发射器，另一端连接有接收器。极性的作用是确保保持这种连接。

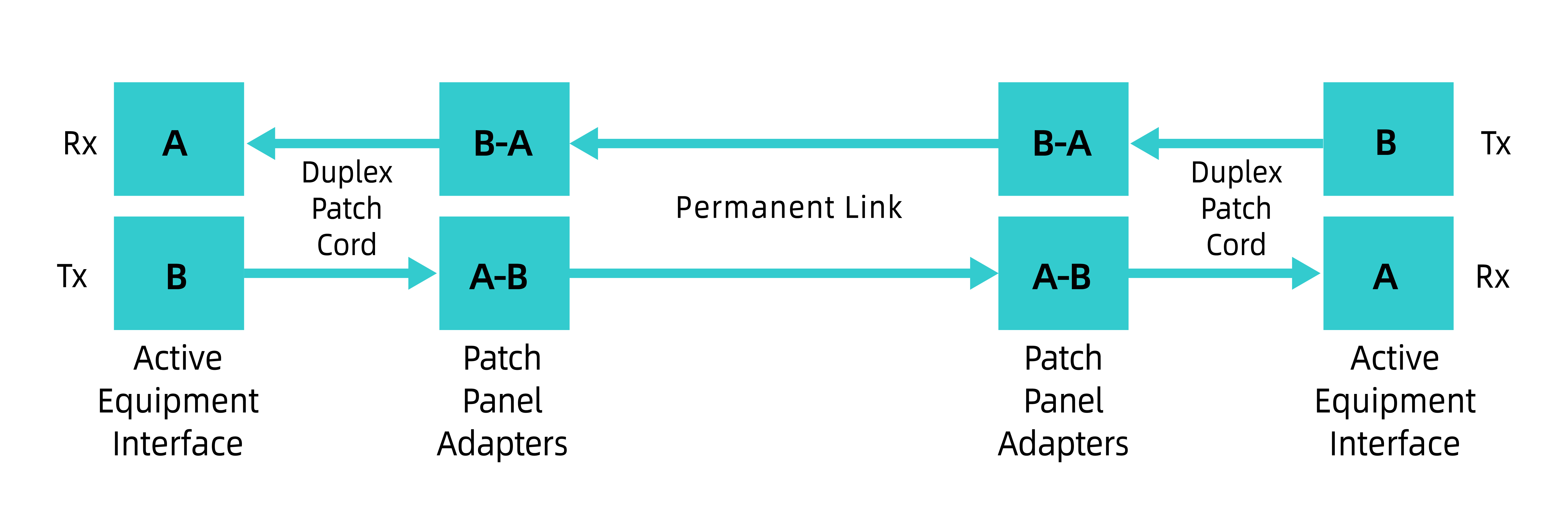

从下图中，很容易看到Tx (B)应始终连接到Rx (A)，无论通道内有多少个配线架适配器或多少段电缆。如果不保持极性，例如将发射器连接到发射器(B连接到B)，数据将不会流动。
二、光纤双工跳线极性的选择

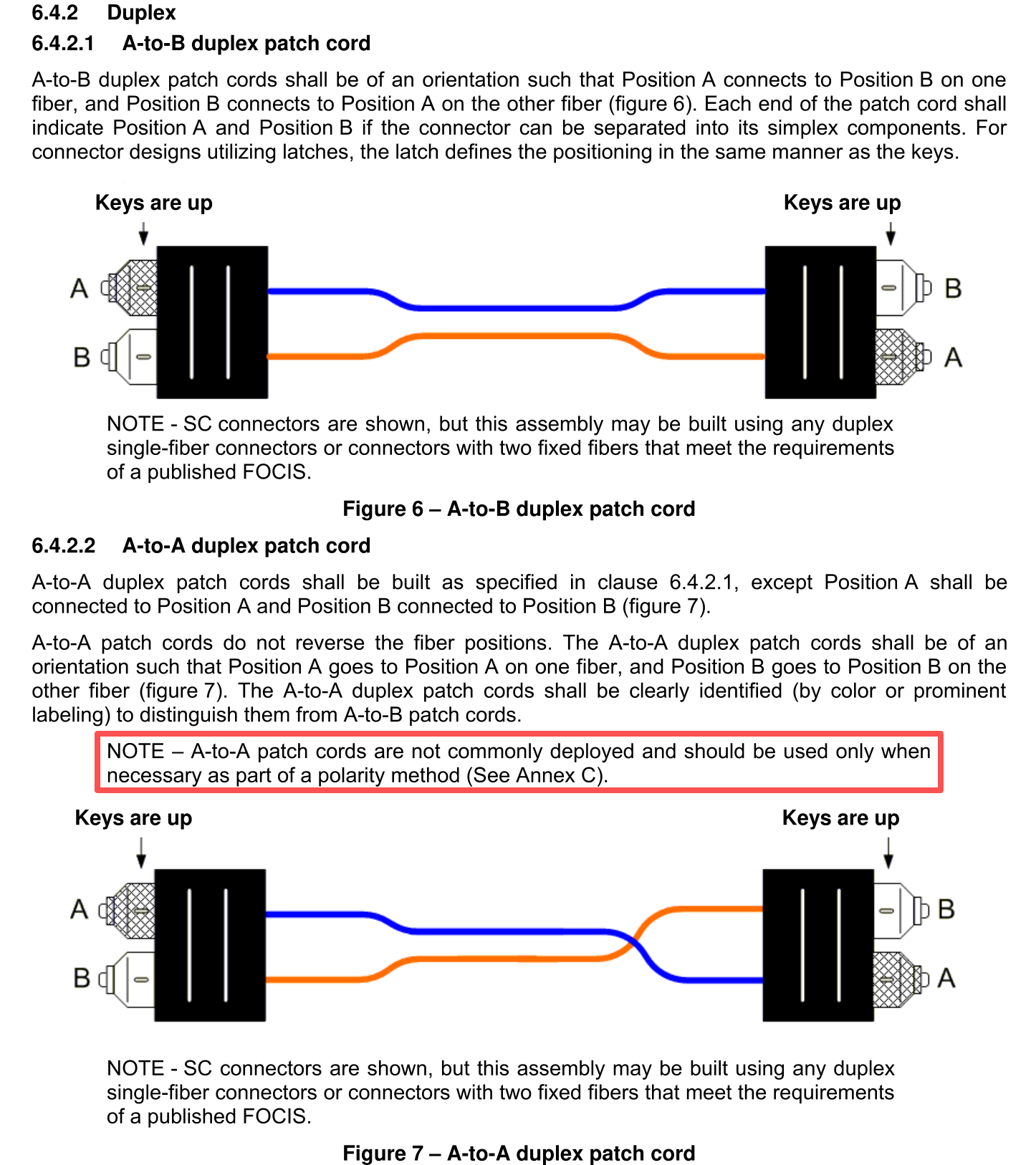

光纤双工跳线极性有两种：A-to-B和A-to-A，为了选择和安装正确组件以保持正确极性，TIA-568.3-D标准建议双工跳线采用A-to -B极性方案。A-to -B双工跳线采用直通连接，保证双工通道内的A-B极性。同样值得注意的是，每个光纤连接器都有一个键槽，可在连接器配对时防止光纤旋转并保持正确的Tx和Rx位置。如下图所示：
三、MPO光纤极性的三种方法
双工光纤电缆的极性比较简单，但在处理多芯MPO类型的电缆和连接器时，就有点复杂。行业标准针对MPO提出了三种不同的极性方法：方法1、方法2和方法3。每种方法使用不同类型的MPO电缆。
MPO的公头母头：

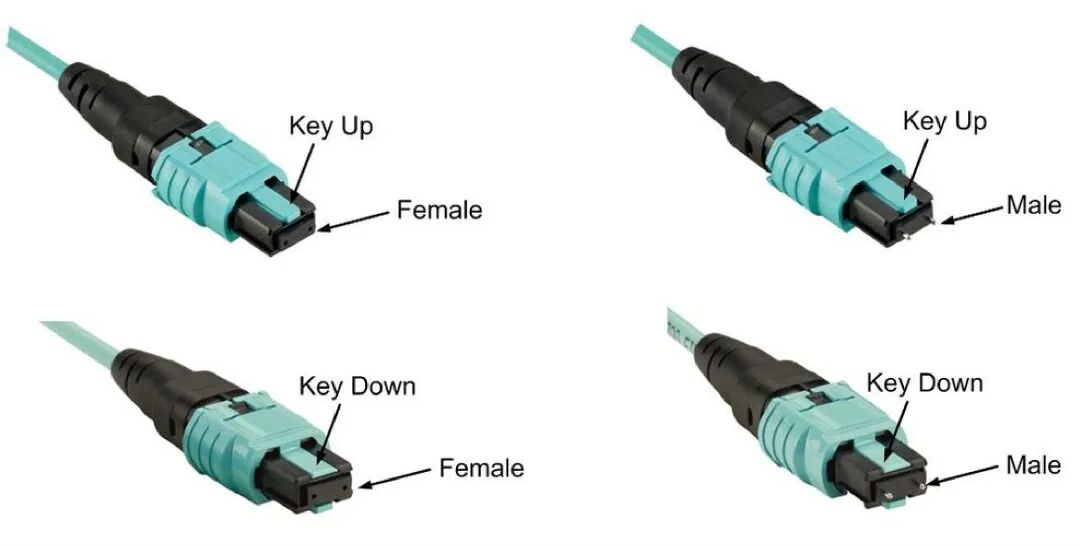

MPO光纤连接器包含了光纤、护套、耦合组件、金属环、引脚（PIN针）、防尘帽等，其中引脚部分分为公头和母头两种形式。公头连接头有两个PIN针，而母头连接头则没有。MPO连接器之间的连接是通过PIN针进行精确对准的，相互连接的两个MPO连接器必须为一公一母。
方法1：

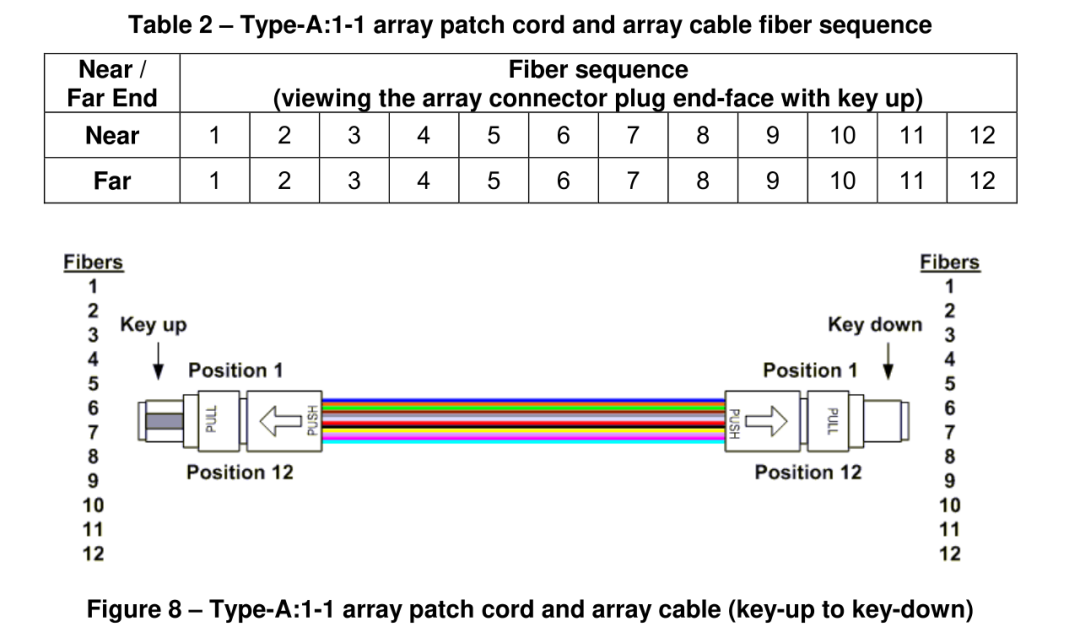

Type A（直通型）：跳线两端纤芯排列位置相同，即一端的1对应另外一端的1, 一端的12对应另外一端的12。两端的Key键朝向是相反的，key up 对应 key down。
方法2：

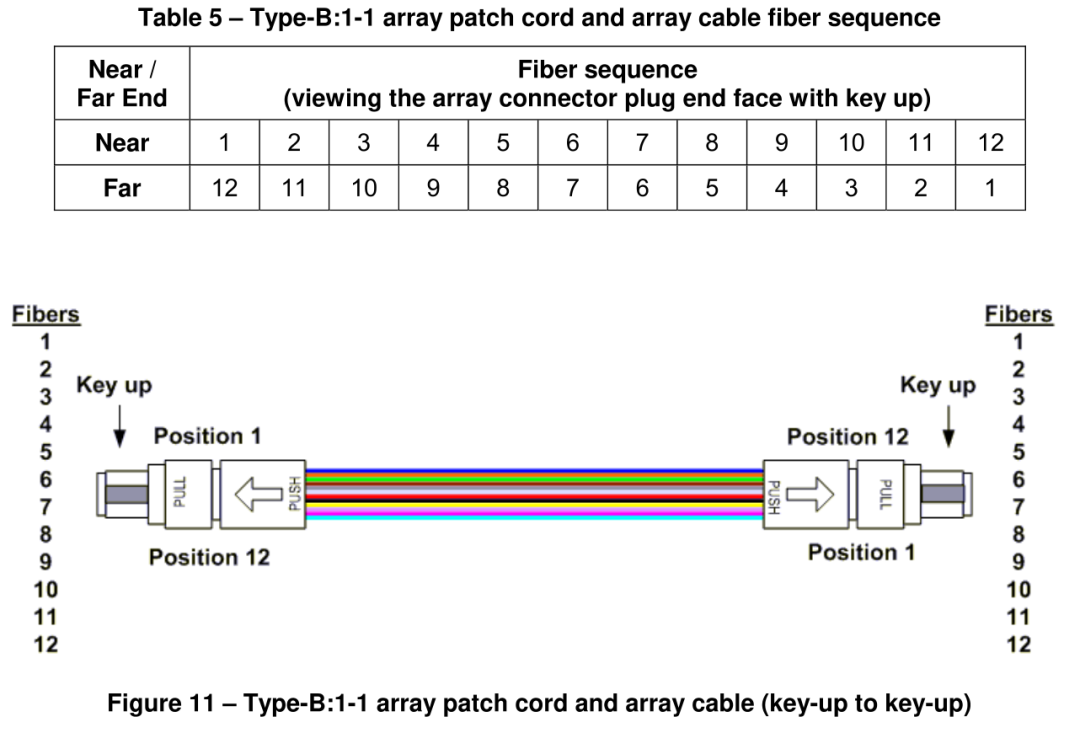

Type B（交错型）：跳线两端纤芯排列位置是相反的，即一端的1对应另外一端的12，一端的12对应的是另外一端的1。 两端的key键朝向是相同的，即key up就对应 key up， key down 就对应 key down。
方法3：

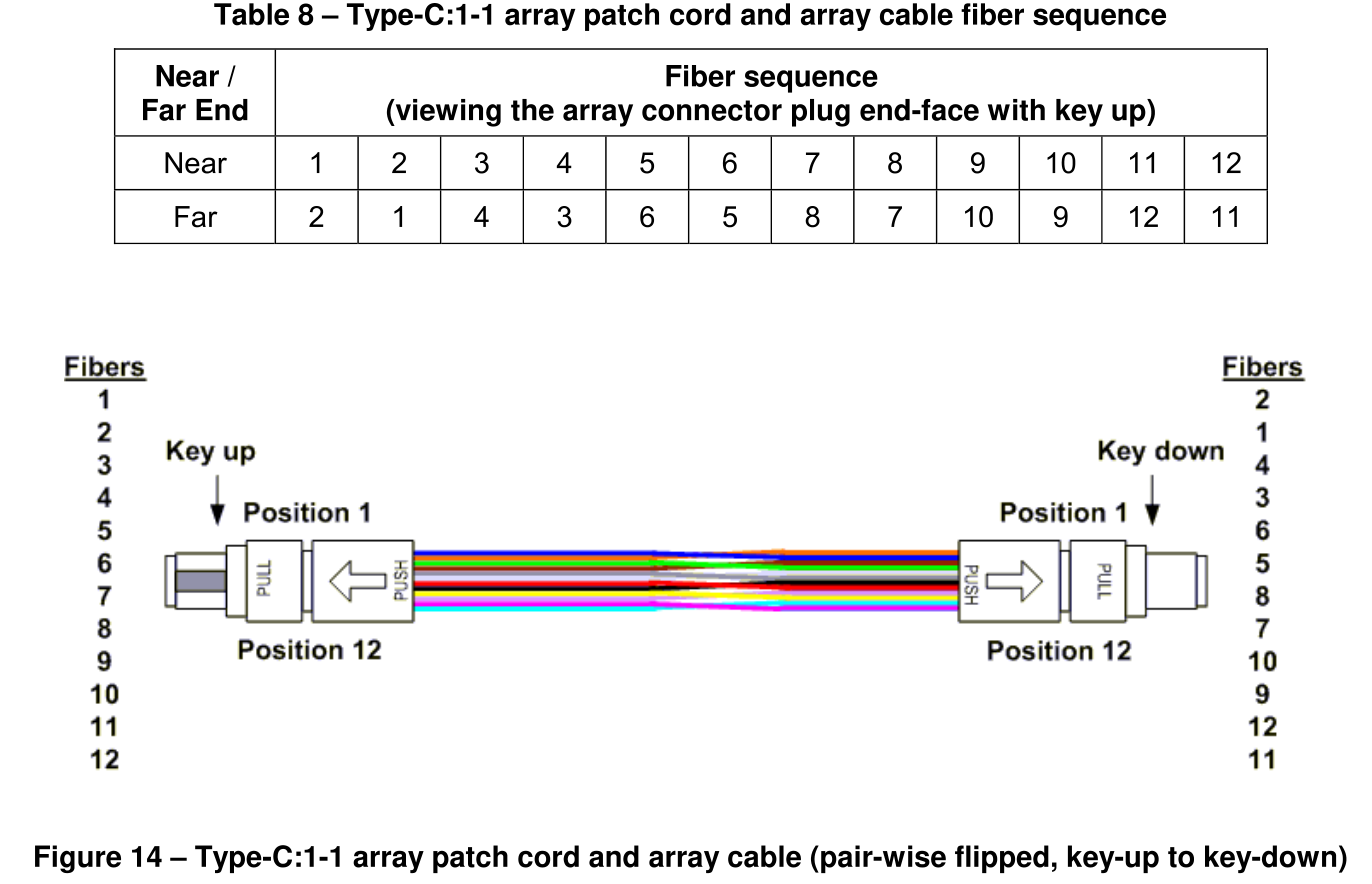

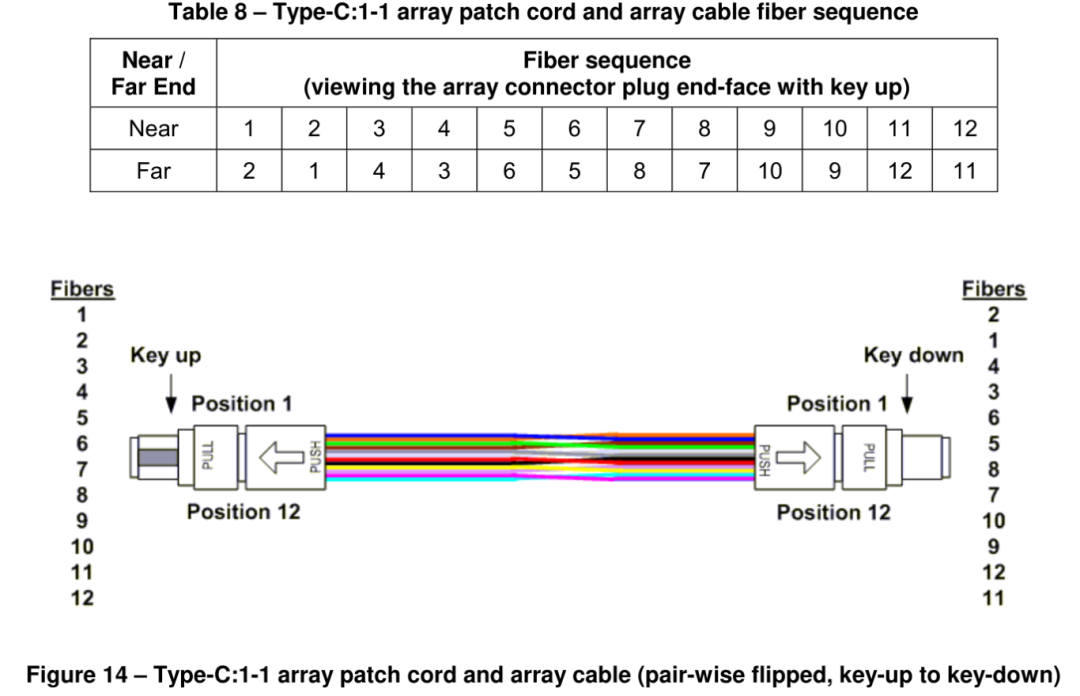

Type C（成对交错型）：C型的MPO跳线是相邻的一对纤芯位置交叉，即一端的纤芯1对应另外一端的2， 一端的纤芯12在另外一端是11。两端的Key键朝向也是相反的， key up 对应 key down。
虽然该方法适用于双工应用，但其并不支持并行8芯光纤40 G和100 G应用，该应用中MPO接口的位置1、2、3 和4用于发送，而位置9、10、11和12用于接收，因此并不推荐使用该方法。
